    ЧПУ (CNC) станок из МДФ своими руками.


    Как изготовить самодельный ЧПУ (CNC) станок?

    Очень просто: скачать чертеж, инструкцию по сборке, перечень фурнитуры, распечатку шаблонов для вырезания деталей CNC (ЧПУ) станка в одном файле.

    Теперь остается распечатать шаблоны, взять МДФ доску 1.5х1.5 метра, наклеить шаблоны, вырезать и собрать сверяясь с инструкцией. Все! Быстро, легко и самостоятельно!

    А теперь по подробнее.

    Что потребуется:

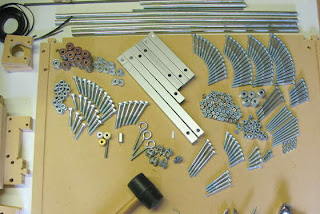

    1. Фурнитура


    Список фрурнитуры есть в архиве. Вместо роликов и П образных профилей можно использовать мебельные направляющие.


    2. МДФ плита




    3. Вырезать детали



    После распечатки из файла и наклейки листов на МДФ плиту - детали необходимо вырезать.
    Для этого потребуется дрель и электролобзик. При помощи этих инструментов, вырезание не займет много времени.


    4. Все готово к сборке ЧПУ (CNC) станка



    5. Сборка

    Сборку лучше смотреть на видео:


    В архиве есть документ - последовательность сборки. Показан каждый этап сборки - когда и куда прикручивать каждую деталь этого самодельного, простого CNC станка!



    6. Запуск ЧПУ станка и наслаждение его работой





    7. Облагораживание



    Чтоб вторая половина не слишком возмущалась, когда самодельный ЧПУ станок запуститься на кухне, его можно немного облагородить.

    Сделать пылеотсос из пылесоса и ограждение - чтоб пелкая стружка не разлеталась.

    Вобщем то, такой станок реально построить за один-два выходных. Было бы желание!

    http://homecnc.blogspot.com/

    Ярлыки: , ,

    Comments on "ЧПУ (CNC) станок из МДФ своими руками."



    Blogger vasya said ... (21 января 2009 г., 12:08) :

    Ктонибудь скинте на мыло електросхему самодельного станка из МДФ плиз Vladchenko@ukr.net



    Blogger Константин said ... (23 января 2009 г., 13:13) :

    Электросхемы можно посмотреть в книге из поста http://homecnc.blogspot.com/2009/01/blog-post_21.html - Создаем робота для своей домашней мастерской или Книга про изгототвление ЧПУ станка



    Blogger Seraoo said ... (12 февраля 2009 г., 8:57) :

    Насколько я понял, то ось Y можна удлинить во много раз? Возможно уже кто-то строил этот станок? И ещё вопрос: сюда любой двигатель и конторер можна пристроить? Заранее благодарен за ответы!!!



    Blogger Vitek said ... (15 марта 2009 г., 1:15) :

    Скиньте пожалуйста ктонибудь чёртежи на мыло, нет возможности качать с депозита, а собрать такой станок очень хочется.

    viktor-v-s@yandex.ru



    Blogger 1 said ... (21 мая 2009 г., 10:53) :

    кто небудь обьясните как двигатели приводят в деиствие каретки по чертежам ни чего не понятно



    Blogger A.G. (AnTonG) said ... (2 июля 2009 г., 0:55) :

    а какой толщины должен быть МДФ?



    Blogger Vignat said ... (7 июля 2009 г., 6:36) :

    Двигатели приводят в действие каретки через зубчатый ремень, перекинутый через зубчатый шкив и подшипники.



    Blogger Константин said ... (8 августа 2009 г., 6:49) :

    Для обработки пластика и пеноплкса я делал станок по этим чертежам из 10 мм МДФ.
    Двигатели ставил прямо на винты соединяя через толстую резиновую трубку на стяжках.

    Вообще в архиве дана деталировка, там указанна не только толщина МДФ но и каждый болтик :)



    Blogger Mavlyudov said ... (5 ноября 2009 г., 11:50) :

    На сайте написано:
    "В архиве есть документ - последовательность сборки"
    А где сам архив?



    Blogger finr88 said ... (17 ноября 2009 г., 11:23) :

    скиньте пожалуста кто нибудь видео или фото задней стороны станка! где там ремень и как сделано! очень надо! на мыло
    fint88@rambler.ru



    Blogger serg said ... (7 апреля 2010 г., 1:17) :

    скинте пожалусто чертежи как двигатели приводят в движение каретки ...а то пока не могу разобраться (( оч прошу!!! smvd1977@mail.ru



    Blogger Way_to_Reason said ... (22 апреля 2010 г., 5:16) :

    А можно список фурнитуры с измерениями не в их дюймах, а в сантиметрах?



    Blogger Михаил said ... (19 июля 2010 г., 1:12) :

    Подскажите где можно купить ремни и шкивы для этого станка.



    Blogger Aleksandr said ... (11 января 2011 г., 6:32) :

    Здраствуйте!
    Я подерживаю serg по поводу коретки пожалуйсто скинте и мене на маил Aleksandrfas@bk.ru



    Blogger Aleksandr said ... (13 января 2011 г., 7:55) :

    Здраствуйте!
    Это опять я!
    С кареткой разобрался но у меня вопрос еще один есть, где можно купить зубчетый ремень и шестерни
    (Timing Belt (MXL 0.25”
    width), Timing Pulley (MXL
    20tooth x 0.25” bore))



    Blogger алексей said ... (29 марта 2011 г., 7:30) :

    Константин сколько будет стоить станок вашей сборки на деревянной основе 906-331-21-81 Алексей



    Blogger valterpo said ... (13 мая 2011 г., 22:27) :

    Кто собирал большие станки (1500х1500), хочу поставить ходовые винты(трапецеидальные) шаг 8 диаметр 16 или 18.
    Выписал двигатели 12 кг/см.
    Прямой привод к валу.
    Обратной нагрузки нет(плазморез).
    Потянут такие двигатели без редуктора?
    http://www.diletantu.ru/cncchpu-svoimi-rukamiplazma



    Blogger artist said ... (20 сентября 2011 г., 3:44) :

    Константин, прошу выйти на связь. Есть деловое предложение. :) Серьезно :)
    email: tabalyuk(собака)mail.ru



    Anonymous Анонимный said ... (1 января 2016 г., 10:03) :

    Будьте любезны, киньте чертежик и деталировку станка мне на почту, а то не могу скачать. letimodel@mail.ru Спасибо.



    Anonymous Анонимный said ... (28 февраля 2016 г., 2:57) :

    Мне ещё вот такая инструкция приглянулась.

    http://mozgochiny.ru/electronics-2/karmannyiy-cnc-stanok-dlya-vyizhiganiya/
